名城大学祭の展開ドーム　2003/11/01-03/

名城大学大学祭で建築学科二年生の有志18名が、外径8mの阿竹式シザーズ構造フラードーム(ATK SYSTEM)を製作してくれました。

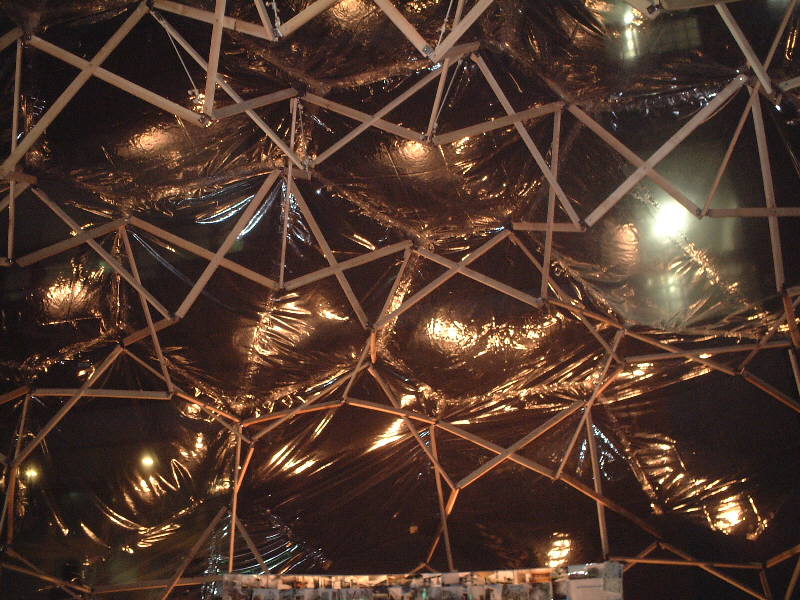

内観夜景　ひもで吊っている五角形が頂部です

外観　手前にあるのは強度不足で失敗した塩ビ管バージョン

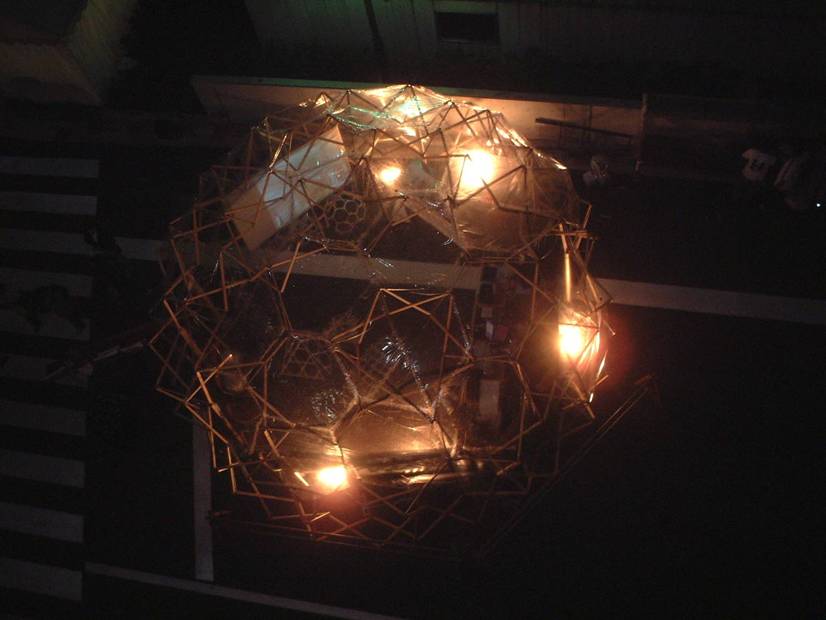

夜景上から　中にプラスティックのシザーズモデルが見えます。

雨のタワー棟　最終日はかなりの雨でしたが何とか持ちました。　畳んだところ(最初の木製バージョン)とRuck&Sackのメンバー

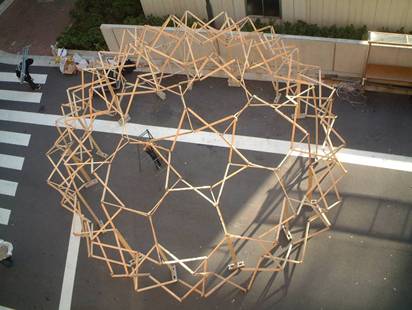

撤収前のスケルトン状態

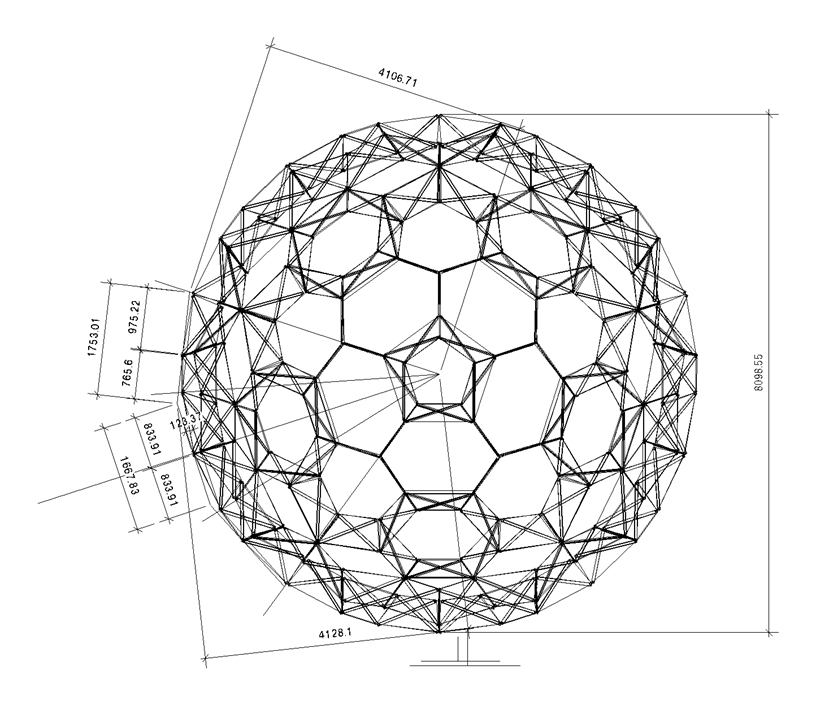

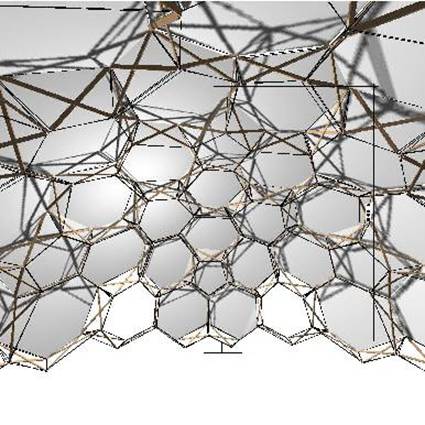

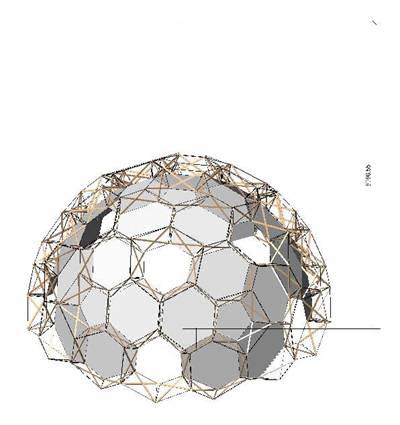

ベクターワークスによる設計図　作図　阿竹克人　　　二重になっている部材の中間の位置にわずかに応力変形します。

閉じるところ　11M AVIムービー
